ADVERTENCIA: Para armar un cable de red sin una crimpadora se requiere el uso de herramientas y fuerza. Esto podría causar lesiones si se trabaja con poco cuidado. Usa esta guía bajo tu propio riesgo.


Antes que nada, siempre se debe de usar la crimpadora si se quiere garantizar que la conexión eléctrica y física sea segura. Estas instrucciones son para crear un cable de red para uso temporal cuando no hay una crimpadora disponible.



MATERIALES


- Cable de pares trenzados Cat5/5e/6
- Conector RJ-45 (recomiendo comprar más de 2, en caso tengas que rehacer uno)
- Herramienta de bolsillo Swiss Army o destornillador de punta plana
- Un cuchillo pequeño o tijeras


PASOS

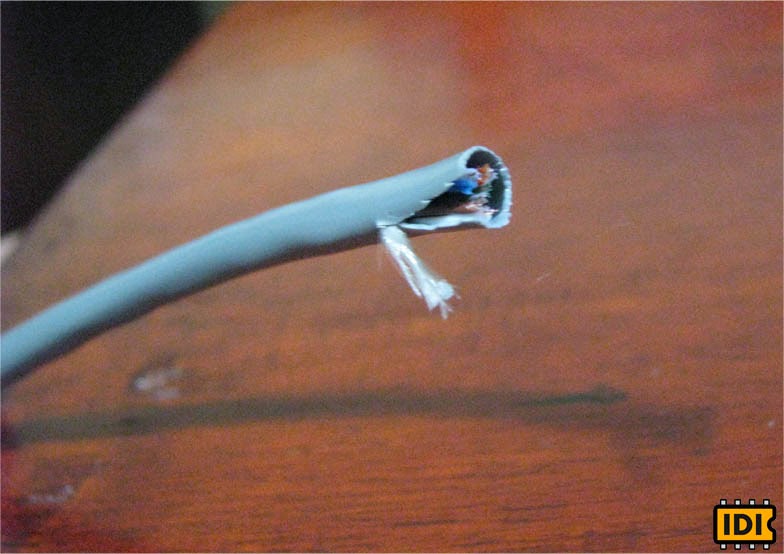

Paso 1: Haz un pequeño corte a la manga del cable CAT5e hasta que la cuerda de jalado (pull string) quede expuesta.

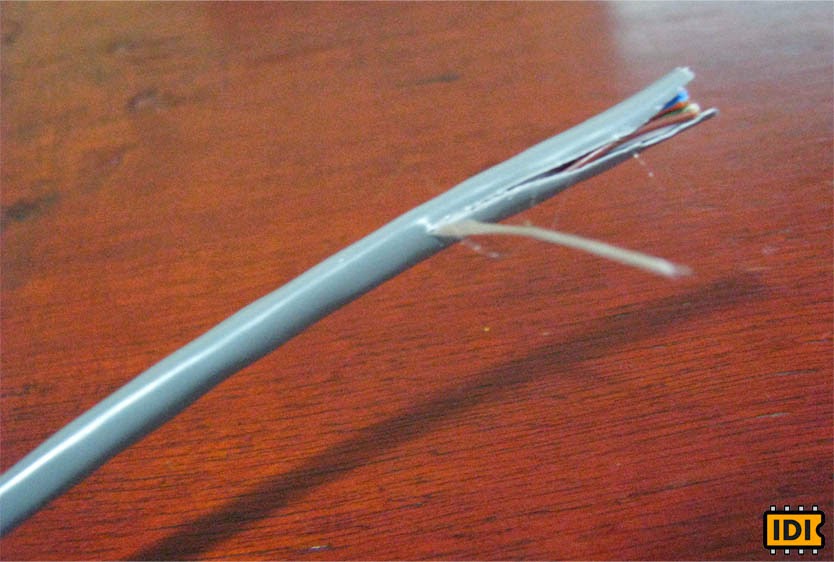

Paso 2: Jala la cuerda hasta cortar unos 2cm de la manga.






Paso 3: Corta el pedazo de manga expuesto y la cuerda de jalado hasta que sólo queden expuestos los cables cruzados.

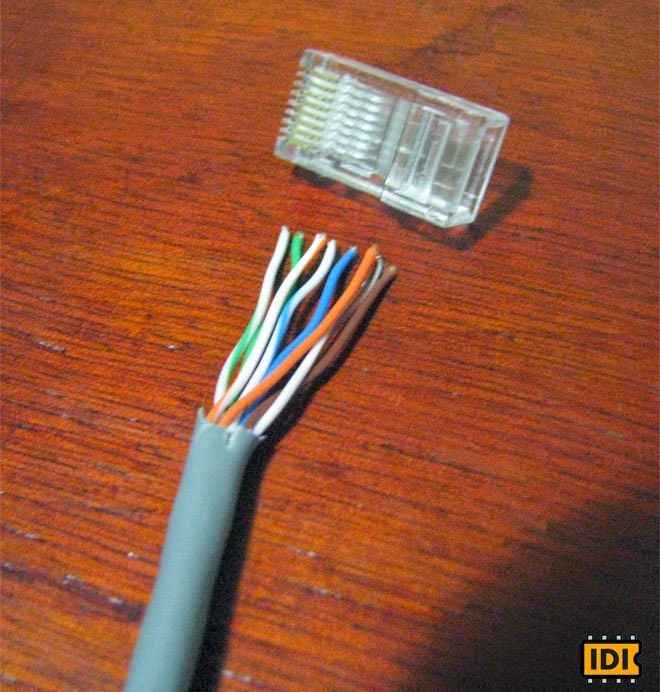

Paso 4: Ordena los cables en la configuración deseada para hacer un cable estándar o cruzado e insértalos en el conector RJ-45.


















En los siguientes pasos, vamos a crimpar dos secciones del conector RJ-45, los cuales son denotados por números en la foto debajo. En la parte #1, vemos una pestaña que al ser presionada hacia abajo asegura los cables cruzados. En la parte #2, vemos lo contactos del conector RJ-45. Los contactos o pines, deben de ser presionados hacia abajo hasta que las puntas de metal atraviesen la manga del cable y hagan contacto físico con el alambre de cobre.






Paso 5: Usando el abridor de botellas de la multiherramienta o un destornillador presiona la pestaña en la parte #1 del conector hasta que los cables estén ajustados.












Paso 7: Usando la misma herramienta, presiona cada pin de metal hasta que las puntas atraviesen la manga y hagan contacto con el alambre de cobre. La mejor forma de sostener la herramienta es de forma horizontal o diagonal (como cortando una torta), ya que haciéndolo verticalmente es más difícil de controlar. También recomiendo colocar el conector sobre un periódico o cuaderno para que no se deslice. Si accidentalmente doblas los bordes de plástico alrededor de los pines, puedes usar un cuchillo para enderezarlos.

















Step 8: Tu cable está listo para ser probado. La forma más sencilla de hacerlo es conectando tu computadora a un modem o router. El riesgo es mínimo porque ninguno de los cables lleva poder.
